熱處理對激光快速成形TC21鈦合金組織和硬度的影響

激光加工技術是 20 世紀 70 年代隨著工業用大功率激光器的不斷問世而發展起來的高新技術，具有流程短、能耗低、柔性高、環境友好、成形與組織性能控制一體化等優點。激光快速成形技術的出現，大大縮短了零件從結構設計到實體制造的研發周期，是一種能夠?qū)υO(shè)計實現快速響應的柔性化程度高的先進制造技術，尤其適用于材料成本高昂、加工困難的鈦合金、高溫合金結構件 。為了適應航空用結構鈦合金的發展需要，西北有色金屬研究院于 2003 年設計開發出一種 Ti-Al-Sn-Zr-Mo-Cr-Nb-Si 八元系的（α ＋ β）兩相鈦合金TC21。這種 TC21 鈦合金的各種性能都非常穩定，抗拉強度可達 1100MPa，抗剪強度可達 700MPa、斷裂韌性高達 70MPa·m1/2 、裂紋擴展速率低至 2×10-5mm/cycle，具有強度、塑性、斷裂韌性、裂紋擴展速率的良好匹配 。

作為一種有廣闊應用前景的高強高韌損傷容限型結構鈦合金，TC21 鈦合金當前在飛機上應用的部位主要包括：前翼梁、水平尾翼旋轉體、發動機框架和下龍骨弦桿等，是使用量最大的兩種鈦合金之一 。

激光快速成形鈦合金零件要在航空上得到廣泛應用，目前存在的重要問題之一就是如何通過組織控制來獲取成形件所需的力學性能。在激光快速成形中，一方面，其近快速熔凝過程不可避免地在成形件中產生較大的殘余應力；另一方面，獲得的沉積態組織往往并不是最優化的組織 。有研究結果指出，TC21 合金在退火狀態下強度較高塑性較低，經固溶 + 時效處理能提高該合金的強度，但是隨著固溶溫度的升高，由于 β 轉變組織中出現較多的塊狀次生 α 相，導致材料塑性下降。鑒于此，本文在實驗的基礎上，研究去應力退火及固溶時效熱處理對 TC21 鈦合金激光快速成形試樣的組織和顯微硬度的影響規律，以期為后續力學性能的優化和控制奠定科學基礎。

1　試驗

本試驗是在西北工業大學凝固技術國家重點實驗室建立的激光快速成形系統上完成的，該系統由 RS-850 型 5kW CO2激光器、LPM-408 四軸聯動數控工作臺、JPSF-2 型高精度可調自動送粉器、側向送粉噴嘴等集成。試驗所使用的粉末材料為球形及非球形粉，粒度為-100 目，成形前經真空烘干。基材為純鈦板，打磨去除氧化膜后采用丙酮清洗。表 1 所示為激光快速成形制備 TC21 塊狀坯料試驗所用工藝參數。

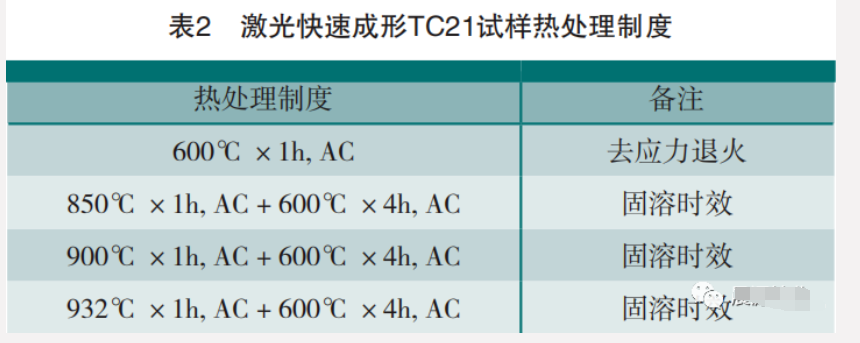

線切割激光直接沉積部分，使用 SX-4-10 箱式電阻爐對激光成形 TC21 坯料進行熱處理，熱處理制度如表 2 所示。分別制備 TC21 沉積態試樣及熱處理試樣，利用 OLYMPUS PM-T3 光學顯微鏡（OM）、HITACHIS570 型掃描電子顯微鏡（SEM）、PANalytical X'Pert PRO型 X 射線衍射（XRD）對試樣進行顯微

組織觀察。利用HBV-30A 型數顯顯微硬度（維氏壓頭）進行顯微硬度測試。

2　結果與討論

2.1　激光成形 TC21 鈦合金沉積態組織特征

基于激光快速成形過程中的外延生長特性和狀晶／等軸晶轉變特點，激光快速成形 TC21 鈦合金沉積態組織主要由沿沉積高度方向生長的貫穿多個熔覆層的粗大柱狀晶組成，僅最后一層熔覆層（即成形試樣的頂部）晶粒為較小的等軸晶，如圖 1（a）所示。在激光快速成形時，熔點附近的冷卻速度可達 103℃ /s 量級，在 β及 α 相區的冷卻速度也遠大于 18℃ /s，因此 β 相結構會通過無擴散切變形式生成馬氏體 α′ 相。鈦合金馬氏體相變動力學特點是瞬間形核長大，降溫持續進行，當碰到馬氏體終止析出線 Mf，馬氏體形成結束，繼續降溫直到室溫也不再發生組織變化。

在激光快速成形過程中，成形件上某一點經受往復熱循環，即當?shù)?N 層上激光沉積當前層時，受往復熱循環作用當前層以下部分相當于進行了回火或時效熱處理，因而發生組織演化，進而影響到力學性能。圖 1（a）中的暗區為馬氏體受熱演變后形成的細密編織網籃組織，圖 1（b）暗區 SEM 照片證實了這一點；馬氏體僅存在于最上面的十幾層，金相顯微鏡下顯示為圖 1（b）中的明亮區域。

2.2　熱處理對激光成形 TC21 鈦合金組織的影響

2.2.1　宏觀組織形態

圖 2 給出了激光功率為 3kW 時成形試樣熱處理后的宏觀組織形貌，從中可以看出，經表 2 所列 4 種制度熱處理后，暗區中依然可以觀察到層帶現象，而明區中層帶已經很難分辨。LRF 試樣分別經 850℃ ×1h，AC+600℃ ×4h，AC 和 900℃ ×1h，AC+600℃ ×4h，AC的固溶 + 時效處理后，柱狀晶還存在，但經 932℃ ×1h，AC+600℃ ×4h，AC 的固溶 + 時效處理后，柱狀晶為等軸晶所取代。這是因?yàn)榧す饪焖俪尚芜^程中，高速冷卻造成的結構、成分、應力等的不均衡，會引起較高的組織轉變驅動力，與塑性變形一樣，當加熱溫度達到合金的再結晶溫度后，就會發生再結晶。然而，相對于塑性變形來說，激光快速成形 TC21 的再結晶驅動力要小得多，因此只有當固溶溫度較高時（例如本文研究中 932℃），才發生了再結晶，由柱狀晶組成的沉積態組織轉變?yōu)橛?/span>等軸晶組成的固溶時效組織，如圖 2（d）所示。并且隨著固溶溫度的升高，加之氧元素?cái)U(kuò)散的影響，原沉積態熔覆層的等軸晶層厚度增大。

2.2.2　微觀組織形態

進一步對熱處理試樣明暗區組織進行高倍金相觀察，結果如圖 3 所示。經 600℃ ×1h,AC 去應力退火處理后，因加熱溫度較低，組織中僅發生了空位濃度下降及多邊化，應力得到釋放，但基本不存在成分和組織變化，因此，經去應力退火后，仍然可觀察到與沉積態相同的明暗區的差別。明區的組織依然難以辨認，如圖 3（a）中上圖；而暗區組織仍然為網籃狀，圖 3（a）中下圖，網籃組織的形態相對于沉積態變化不大。經固溶 + 時效處理后，原沉積態明區組織中的針狀馬氏體 α′ 相消失，無論是原沉積態的明區還是暗區，都轉變?yōu)榻y(tǒng)一的如圖3（b）~3（d）所示的細密編織網籃組織，其組織中的 α片寬度相對沉積態和去應力退火態有所增加，并有等軸α 相析出，呈現出由等軸 α、網籃 α 和轉變 β 相的雙態組織特征，同時晶界處也有 α 相的析出。固溶溫度越高，網籃組織中的 β 片寬度越大，球狀 α 相的數量也越多，經 932℃ ×1h，AC+600℃ ×4h，AC 熱處理后，球狀 α相的體積分?jǐn)?shù)達到約 10%。N. Stefansson[12-13] 在對 TC4的研究中發現類似現象，他認為激光快速成形過程中具有較高的組織轉變驅動力，溫度越高，晶界分裂造成片狀組織分離的進程越快，因此在固溶 + 時效的熱處理后，出現 α相粗化和部分組織球化的現象就不難理解。并且，隨著固溶溫度升高，晶界 α 的寬度也在增加。

出現上述現象的原因是經較高固溶溫度處理后，亞穩且過飽和的馬氏體相的結構和成分會朝著低能量的穩定狀態變化，即亞穩 β 相發生組織轉變，伴隨著 α 相從 β 相基體上析出，固溶后快冷使初生的 α 及其殘留的 β 相得以保留。然后在 520℃時效 4h 空冷處理，亞穩的 β 相會發生分解成為彌散的 α+β 相。

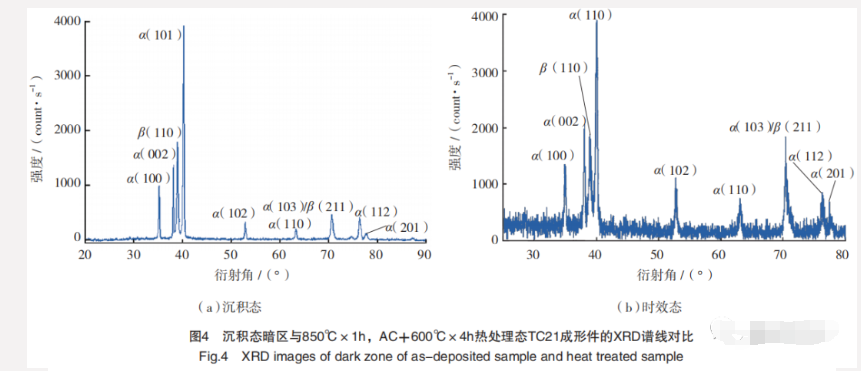

圖 4 所 示 2 幅 XRD 譜線相似，表明 TC21 合金激光成形件沉積態暗區相組成與850 ℃ ×1h，AC+600 ℃ ×4h固溶 + 時效熱處理態相組成相同。這印證了固溶時效熱處理對明暗區組織的趨同化影響。

2.3　熱處理對激光快速成形 TC21 顯微硬度的影響

經去應力退火后，TC21 成形件宏觀上依然保持明暗區組織特征，其力學性能也將變化很少；而經固溶 + 時效處理后，成形件的明暗區差別消失，組織趨于統一，因此硬度也將變得均勻一致。圖 5 對比給出了 經 600 ℃ ×1h，AC 的 去 應 力 退 火 和 900 ℃ ×1h，AC+600℃ ×4h，AC 的固溶 + 時效 2 種熱處理后的顯微硬度，可以看出，成形件在熱處理后，硬度的變化與組織的變化是一致的：去應力退火后，明區的硬度依然高于暗區，高出約 90HV，與沉積態明暗區硬度差異相當。而經固溶 + 時效后，明區與暗區的硬度差別消失，固溶+ 時效處理后的硬度與去應力退火后暗區的硬度相近，差值不超過 10HV。此外，經固溶 + 時效后，由于彌散相的固溶強化作用，成形件的硬度較沉積態暗區硬度有所提高。

一般認為，對于雙相鈦合金來說，α 相主要是較低硬度的 Al 原子富集，而 β 相主要是具有較高硬度的Nd、Mo、Si 等富集，所以過飽和亞穩 β 相的固溶強化效果較顯著，馬氏體 α′ 相因其 β 穩定元素富集而硬度較高。α 片層較之針狀馬氏體 α′ 相粗大，β 相所占相對面積比例減少，所以馬氏體 α′ 相的硬度高于 α 片層的硬度。去應力退火并未改變成形件的組織和力學性能，故存在于沉積態中的馬氏體明區和網籃組織暗區以及較大的硬度差異。

而固溶后馬氏體α′、及少量的亞穩定β相得以保留，之后的時效處理，使亞穩定相按一定的方式分解成穩定的彌散的 α 相和 β 相。經固溶 + 時效處理后，存在于原沉積態中的明暗區差別消失，組織變得統一，試樣性能也更加均勻。并且，由于彌散相的固溶強化作用，試樣的硬度有所提高。固溶 + 時效處理后的硬度與去應力退火后暗區的硬度相近。

3　結束語

（1）經 600℃ ×1h,AC 的去應力退火處理后，因加熱溫度較低，組織中僅發生了空位濃度下降及多邊化，應力得到釋放，但基本不存在成分和組織變化，馬氏體明區和網籃組織暗區分界明顯，明區和暗區的硬度差別高至 90HV。

（2）經固溶 + 時效處理后，金相觀察及 XRD 分析顯示明暗區差別消失，組織趨同，具有雙態組織特征，成形件硬度也變得均勻，原明暗區硬度差別不超過 10HV。并且，由于彌散相的固溶強化作用，試樣的硬度較沉積態暗區有所提高。固溶溫度為 850℃和 900℃時，原始β 柱狀晶仍然存在，但固溶溫度為 932℃時，柱狀晶會被等軸晶所取代。固溶溫度越高，組織中 α 片的寬度越大，球狀 α 相的數量也越多，晶界 α 的寬度也在增加并變得連續。
